MZQZ系列幕墻專用球鉸支座
本系列支座主要分為幕墻專用球鉸支座和減震型幕墻專用球鉸支座，此婁支座是本公司技術部最新研發產品，下面對其進行詳細的分類介紹。
5.1固定型幕墻專用球鉸支座

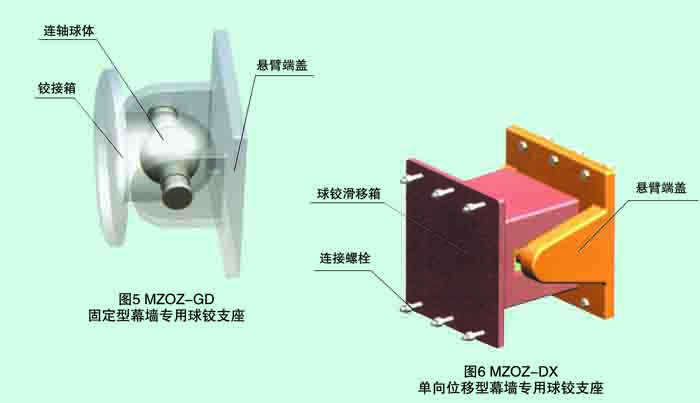

支座結構如圖5。其主要由懸臂端蓋、連軸球體和鉸接箱組成。懸臂端蓋與鉸接箱通過邊接球體鉸接在一起。鉸接箱與連軸球體組成萬向轉角軸承，通過鉸接箱與連軸球體之間的轉動實現萬向轉角。

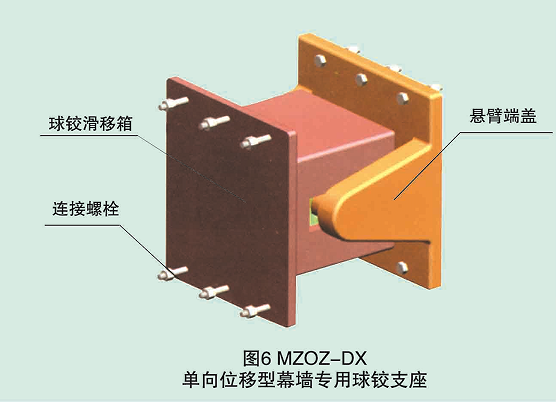

5.2單向位移型幕墻專用球鉸支座
支座結構如圖6。其主要由懸臂端蓋、連接銷軸、萬向軸承內國、萬向軸承外國、軸承座、聚四氟乙烯滑板、不銹鋼板、球鉸滑移箱和連接螺栓組成。此類支座的軸承內國與連接銷軸之間是過盈配合。支座通過球鉸滑移箱內萬向軸承的轉動實現萬向轉角，釋放彎矩、扭矩；軸承座沿著球鉸滑移箱內部的滑道實現位移功能，達到釋放水平力的效果。
豎向壓力的傳遞是通過球鉸滑移箱內部的轉角組件經過銷軸傳至暑臂端蓋。
豎向拔力的傳力過程是豎向壓力的逆行過程。
水平力的傳遞是通過球鉸滑移箱內部的轉角組件經過銷軸傳至懸臂端蓋。
5.3雙向位移型幕墻專用球鉸支座

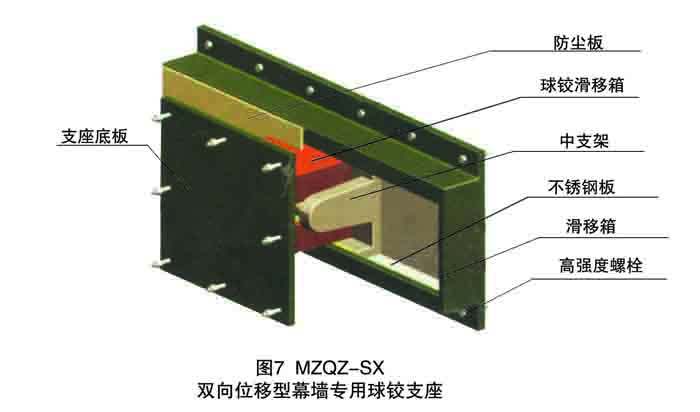

支座結構如圖7。其主要由支座底板、球鉸滑移箱、中支架、不銹鋼板、滑移箱、防塵板和高強度連接螺栓組成。球鉸滑移箱內部采用萬向轉角軸承，軸承內圈與中支架之間采用簡支梁形式的銷軸連接。軸承內、外圈的相對轉動實現支座的萬向轉角功能。此類支座中軸承內囤與銷軸有兩種配合形式：1、軸承內圈與銷軸之間采用間隙配合，其相對滑動實現較小位移，與銷軸軸線垂直方向的位移是通過軸承座與球鉸滑移箱箱體之間的不銹鋼板和聚四氟乙烯滑板之間的滑動實現，支座的橫軸向位移均是在球鉸滑移箱內實現，可大大減小與主體結構的配合尺寸；2、軸承內圈與銷軸之間采用過盈配合，銷軸與軸承內圈相對固定，通過滑移箱與中支架之間的不銹鋼板和聚四氟乙烯滑板的相對滑動來實現軸向位移。與之垂直方向的位移是通過軸承外國所套方形軸承座與箱體間的不銹鋼板和聚四氟乙烯滑板的相對滑動實現。
豎向壓力的傳遞是通過支座底板傳至球鉸滑移箱，再由球鉸滑移箱內部的轉角組件經過銷軸傳至中支架，最后由中支架與滑移箱之間的接觸側壁傳至滑移箱。
豎向拔力的傳力過程是豎向壓力的逆行過程。
水平力的傳遞是通過支座底板傳至球鉸滑移箱，再由球鉸滑移箱內部的轉角組件經過銷軸傳至中支架，最后由中支架與滑移箱之間的聚四氟乙烯滑板和不銹鋼板傳至滑移箱。

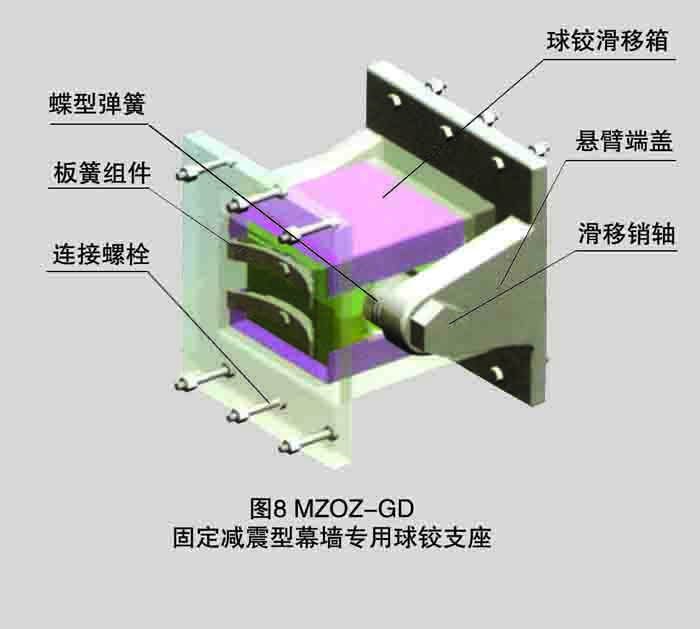

5.4固定減震型幕墻專用球鉸支座
支座結構如圖8。其主要由最臂端蓋、滑移銷軸、球鉸滑移箱、蝶形彈簧、板簧組件和連接螺栓組成。此類支座滑移銷軸與萬向軸承內囤是間隙配合，滑移銷軸兩側套有蝶形彈簧，蝶形彈簧與軸承內圈之間用軸套隔開，當支座受沿著滑移銷軸軸線方向的水平力時，蝶形彈簧因擠壓發生形變，起到緩沖吸震和阻尼的作用；當支座受到另一方向水平力時，由球鉸滑移箱與軸承座之間的板簧組件發生形變，同樣起到緩沖吸震的作用。萬向軸承的轉動實現支座的萬向轉角功能。
豎向壓力的傳遞是通過球鉸滑移箱傳至內部的轉角組件，再經過銷軸傳至懸臂端蓋。
豎向拔力的傳力過程是豎向壓力的逆行過程。
水平力的傳遞是通過球鉸滑移箱內部的轉角組件經過銷軸傳至懸壁端蓋。
5.5單向位移減震型幕墻專用球鉸支座

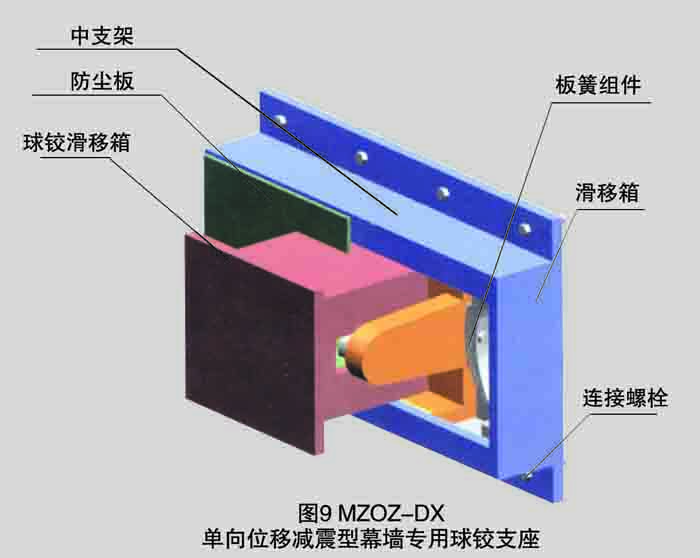

支座結構如圖9。其主要由球鉸滑移箱、中支架、板簧組件、滑移箱、連接螺栓和防塵板組成。此類支座滑移銷軸與萬向軸承內囤是過盈配合，當支座受沿著銷軸軸線方向的水平力時，滑移箱與中支架之間做出相應的滑穆運動，滑移箱內板簧組件因擠壓發生形變，產生抵抗水平力的水平反力，從而起到緩沖吸震和阻尼的作用；當支座受到另一方向水平力時，球鉸滑移箱與萬向軸承殛軸承座之間做出相對滑移的運動，支座在球鉸滑移箱和軸承座之間設有板簧組件，此時板簧組件發生形變，同樣起到緩沖吸震的作用。
萬向軸承的轉動實現支座的萬向轉角功能。
豎向壓力的傳遞是通過球鉸滑移箱傳至內部的轉角組件，再經過銷軸傳至中支架，最后由中支架與滑移箱之間的不銹鋼板和聚四氟乙烯滑板傳至滑移箱。 豎向拔力的傳力過程是豎向壓力的逆行過程。
水平力的傳遞是通過球鉸滑移箱內部的轉角組件經過銷軸傳至中支架。最后由中支架與滑移箱之間的板簧組件將力傳至滑移箱。
5.6雙向位移減震型幕墻專用球鉸支座

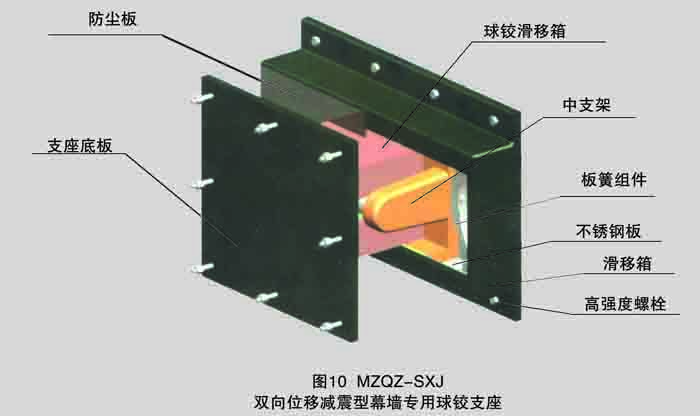

支座結構如圖10。球鉸滑移箱內部采用萬向轉角軸承，軸承內囤與中支架之間采用簡支梁形式的銷軸連接。軸承內、外囤的相對轉動實現支座的萬向轉角功能：此類支座中軸承內圈與銷軸有兩種配合形式：1、軸承內囤與銷軸之間采用間隙配合，軸承內囤兩側銷軸套有蝶形彈簧，其相對滑動實現較小位移功能，蝶形彈簧在滑動中的形變起到減震阻尼的作用，銷軸水平徑向的位移是通過軸承座與球鉸滑移箱箱體之問的不銹鋼板和聚四氟乙烯滑板之間的滑動實現，支座的橫軸向位移均是在球鉸滑移箱內實現，可大大減小與主體結構的配合尺寸；2、軸承內囤與銷軸之間采用過盈配合，銷軸與軸承內囤相對固定，通過滑移箱與中支架之間的不銹鋼板和聚四氟乙烯滑板的相對滑動來實現位移，中支架與滑移箱側壁間根據位移量的不同設有板簧或橢圓形板簧，板簧在位移過程中的形變起到減震阻尼的作用。銷軸水平徑向的位移是通過軸承外囤所套方形軸承座與箱體間的不銹鋼板和四氟滑板的相對滑動實現。
豎向壓力的傳遞是通過支座底板傳至球鉸滑移箱，再由球鉸滑移箱內部的轉角組件經過銷軸傳至中支架，最后由中支架與滑移箱之間的接觸側壁傳至滑移箱。
豎向拔力的傳力過程是豎向壓力的逆行過程。
水平力的傳遞是通過支座底板傳至球鉸滑移箱，再由球鉸滑移箱內部的轉角組件經過銷軸傳至中支架，最后由中支架與滑移箱之間的聚四氟乙烯滑板和不銹鋼板傳至滑移箱。此類支座屬于專用支座，常用于兩豎直配合面之間。
5.7三維減震型幕墻專用球鉸支座

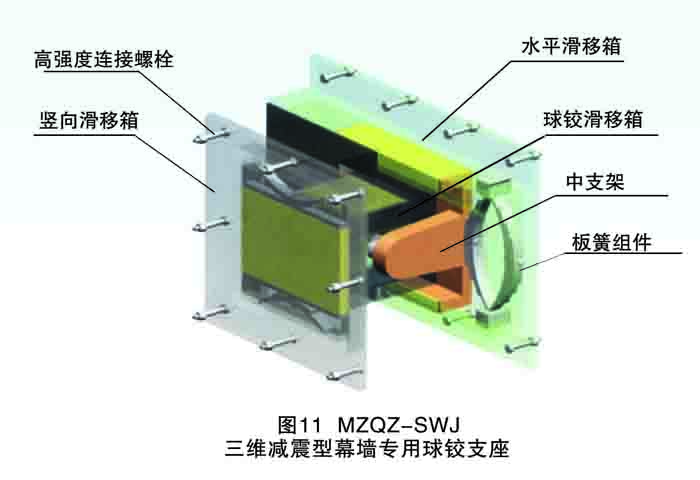

支座結構如圖1 1。其主要由豎向滑移箱、水平滑移箱、球鉸滑移箱、中支架、板簧組件和高強度連接螺栓組成。球鉸滑移箱內部采用萬向轉角軸承，軸承內囤與中支架之間采用簡支梁形式的銷軸連接。軸承內、外圈的相對轉動實現支座的萬向轉角功能。此類支座中軸承內囤與銷軸有兩種配合形式：1、軸承內囤與銷軸之間采用間隙配合，軸承內囤兩側銷軸套有蝶形彈簧，其相對滑動實現較小位移和減震功能，蝶形彈簧在滑動中的形變起到減震阻尼的作用，銷軸水平徑向的位移是通過軸承座與球鉸滑移箱箱體之間的不銹鋼板和聚四氟乙烯滑板之間的滑動實現，豎向位移是在豎向滑移箱內通過豎向滑移箱與球鉸滑移箱之間的不銹鋼板和聚四氟乙烯滑板之間的相對滑動實現，此類支座的水平位移是在球鉸滑移箱內實現，可大大減小與主體結構的配合尺寸；2、軸承內圈與銷軸之間采用過盈配合，銷軸與軸承內囤相對固定，通過滑移箱與中支架之間的不銹鋼板和聚四氟乙烯滑板的相對滑動來實現軸向位移，中支架與滑移箱側壁間根據位移量的不同設有板簧或橢囡形板簧，板簧在位移過程中的形變起到減震阻尼的作用。與之垂直方向的水平位移是通過軸承外國所套方形軸承座與箱體間的不銹鋼板和聚四氟乙烯滑板的相對滑動實現。豎向位移在豎向滑移箱內通過豎向滑移箱與球鉸滑移箱之間的不銹鋼板和聚四氟乙烯滑板之間的相對滑動實現。
豎向壓力的傳遞是通過豎向滑移箱內的板簧組件傳至球鉸滑移箱，再由球鉸滑移箱內部的轉角組件經過銷軸傳至中支架，最后由中支架與滑移箱之間的接觸側壁傳至滑移箱。
豎向拔力的傳力過程是豎向壓力的逆行過程。
水平力的傳遞是通過豎向滑移箱與球鉸滑移箱之間的不銹鋼板和聚四氟乙烯滑板傳至球鉸滑移箱，再由球鉸滑移箱內部的轉角組件經過銷軸傳至中支架，最后由中支架與滑移箱之間的聚四氟乙烯滑板和不銹鋼板傳至滑移箱。
此類支座屬于專用支座，常用于兩豎直配合面之間。
特殊用途支座用于復雜工況下，支座各部分尺寸變動量大，通常都是根據受力、位移、減震、剛度、工作環境以及與之配合部分的尺寸等做針對性設計，因此沒有選用列表。如需此類支座，我公司將不遺余力的配合深化設計。

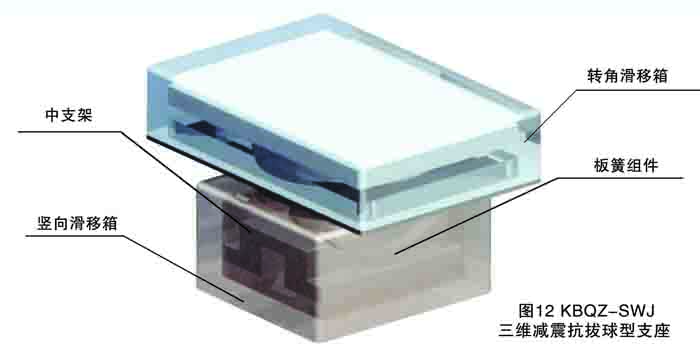

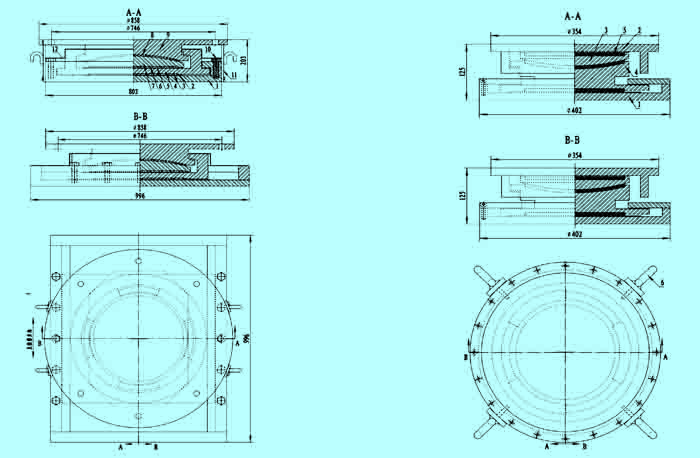

6.1三維減震支座
6.2抗彎阻尼減震隔振球鉸支座

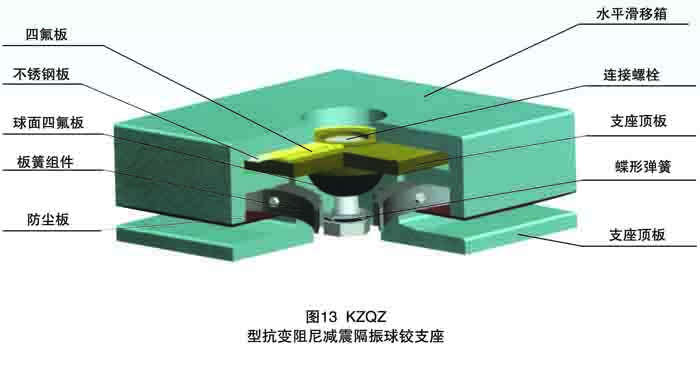

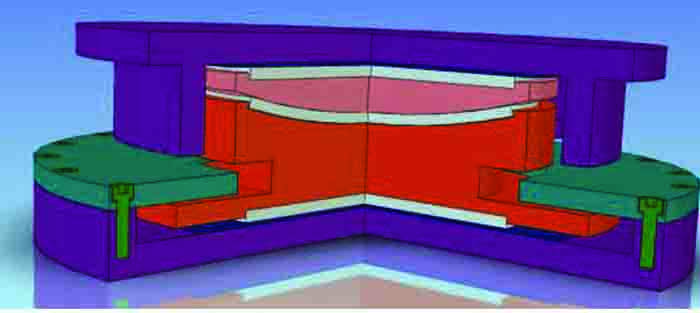

支座結構如圖13所示。支座由水平滑移箱、連接螺栓、支座頂板、蝶形彈簧、四氟板、不銹鋼板、球面四氟板、板簧組件、支座底板和防塵板組成。支座頂板和支座底板之間設有球面四氟滑板，通過支座頂板和支座底板之間的相支轉動實現萬向轉角。水平滑移箱與支座頂板之間設有不銹鋼板和聚四氟乙烯滑板減小麻擦系數，板簧組件根據剛度和位移量要求進行設計，起垤緩沖吸震和阻尼的作用。連接螺栓的螺母與支座底板之間設有蝶形彈簧，能免減小豎向沖力對支座造成的破壞。此類支座豎向尺寸小可根據需要進行選擇。
豎向壓力的傳遞是通過水平滑移箱、不銹鋼板、四氟滑板、支座頂板、球面四氟板依次疊加傳至支座底板。
豎向拔力的傳遞是通過水平滑移想與支座頂板之間的不銹鋼板和聚四氟乙烯滑板將力傳至支座頂板，再由支座頂板與支座底板之間的連接螺栓和蝶形彈簧將力傳至支座底板。
水平力的傳遞是通過水平滑移箱側壁將力傳至支座頂板，再由支座頂板與支座底板之間的球型配合面?zhèn)髦恋装濉?/p>
6.3外加肋球鉸支座

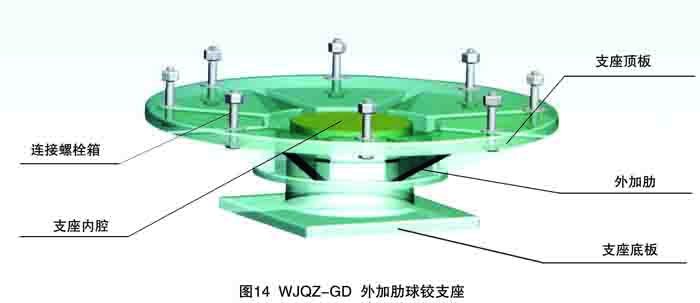

支座結構如圖14所示。支座由支座頂板、外加肋、支座底板、支座內腔和連接螺栓構成。外加肋在這里只是介紹一個概念，它可以用于以上任何一種類型的支座，其作用主要是增強支座的剛度，美化支座的外形。極大的減小了因載荷、風力、地震力、溫度變化對支座造成的破壞。外加肋的設置，加強了支座抗彎、剪、撥的能力。也使得支座外露情況下，成為美化建筑整體的一個亮點。特別是在鋼結構建筑中，它使得建筑向和諧化、人文化邁出了可喜的一步。
7.1、《鋼結構球鉸支座》收錄的是我公司素常應用的球鉸支座，多是我們自主開發或與設計院共同完成的設計方案。
7.2、其中第3章《自潤球鉸支座》和第4章《抗拔球型支座》中，支座雙向位移，由同箱實現改成了分箱實現，這樣就防止支座位移到極根時，特別是雙向大位移達到極限位置是，偏心受力過大而帶來的過度應力集中而確定的方案。這種方案的確定，能夠確保支座三維受力情況下，受力均勻、結構牢靠合理。
7.3、本冊第5章《幕墻專用球鉸支座》和第6章《特殊用途支座》雖然沒有設置參數表，但是應用中確實形成了幾種類型，所以必須單獨介紹。
7.4、歡迎行業專家及同仁對我們的產品提出寶貴意見和建議，以供我們不斷改進。
7.5．我們愿同各設計施工單位一起開發新產品，為我國的鋼構事業做出應有的貢獻。
7.6、鋼構事業是大家的，大家的事噗大家做；社會資源是我們共有的，利潤應當一起分享。能夠和您合作是我們的榮幸！我們渴望您的指導和參與。
