KBQZ系列抗拔球型支座
本系列支座主要分為抗拔球型支座和減震抗拔球型支座，下面對其進行分類介紹。
4.1抗拔球型支座

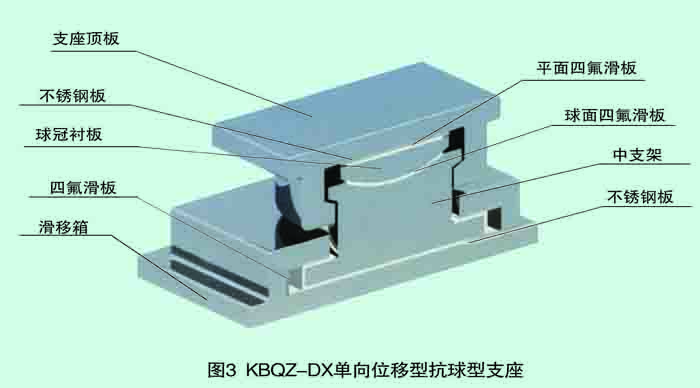

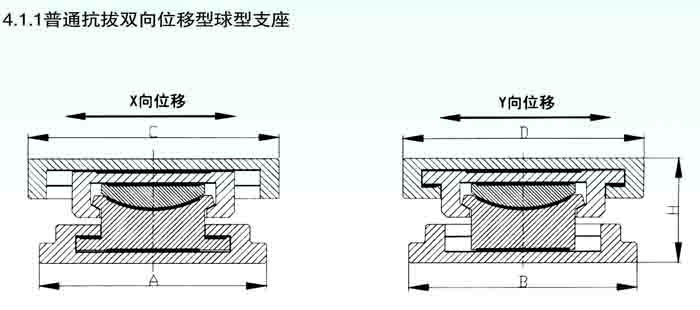

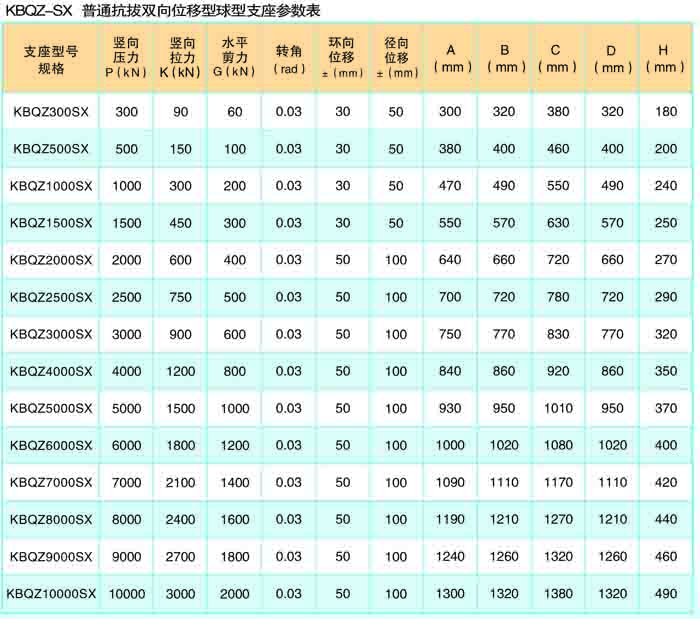

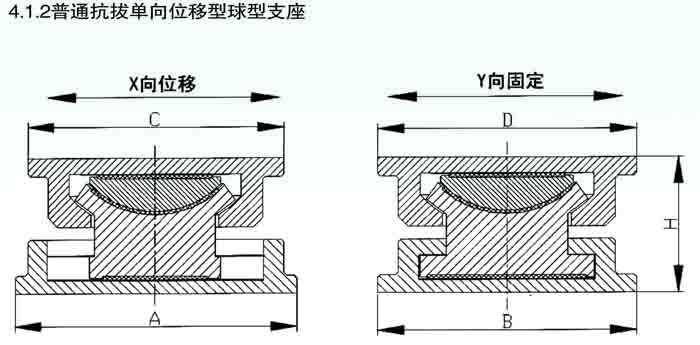

此類支座分為固定型、單向位移型和雙向位移型，支座結構如圖30其主要由支座頂板、不銹鋼板、平面聚四氟乙烯滑板、球冠襯板、球面聚四氟乙烯滑板、中支架、聚四氟乙烯滑板、不銹鋼板和滑移箱組
成。支座中的相對滑移部件之間，采用目前世界上摩擦系數最低的聚四氟乙烯滑板和不銹鋼板相隔，充分減小了摩擦阻力，使各部分之間的運動流暢，避免爬行現象的產生。本類支座通過球面聚四氟乙烯滑板上
部構件沿著球面相對于下部構件的轉動實現轉角（常用值為0.02rad），在工作過程中支座沿著滑移箱滑道滑動實現水平位移。
豎向壓力的傳遞是通過支座頂板，不銹鋼板，平面聚四氟乙烯滑板，球冠襯板，球面聚四氟乙烯滑板，中支架，聚四氟乙烯滑板，不銹鋼板依次疊加傳至滑移箱頂板。
豎向拔力的傳遞是通過支座頂板和中支架的抗拔接觸面將作用于支座頂板上的上拔力傳至中支架，再由中支架與滑移箱之間的抗拔四氟滑板和不銹鋼板將力傳至滑移箱頂板。
水平力的傳遞是通過支座頂板側壁與中支架側壁之間的接觸面將水平力傳至中支架，再由中支架與滑移箱的接觸面?zhèn)髦粱葡鋫?cè)壁根部。

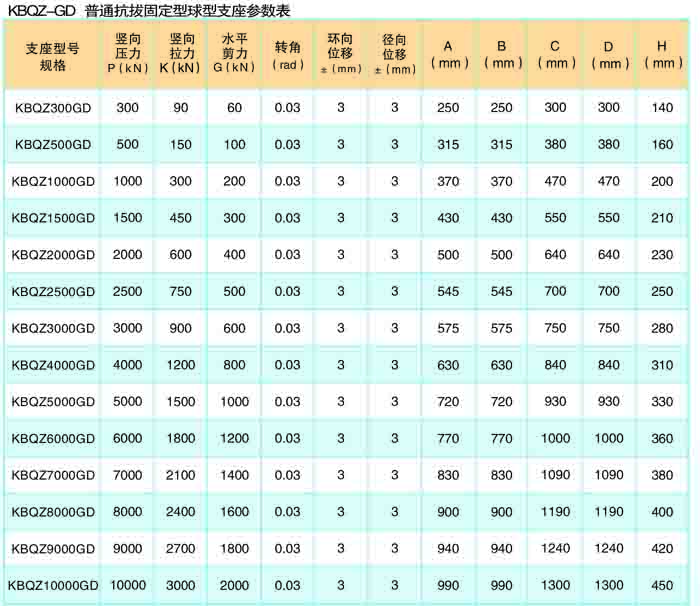

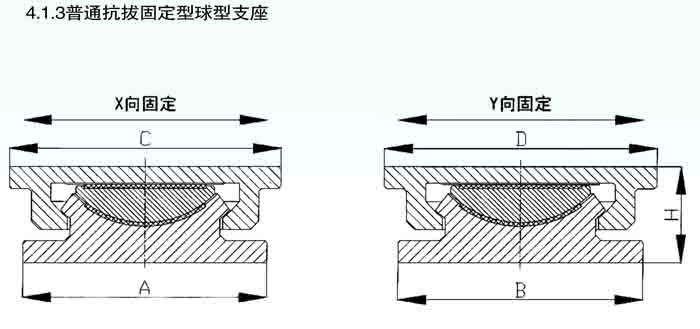

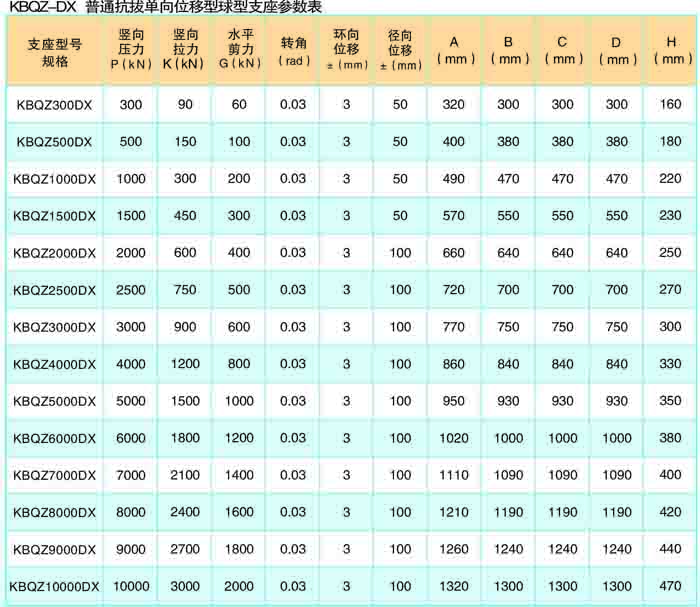

固定型抗拔球型支座不設滑移箱。

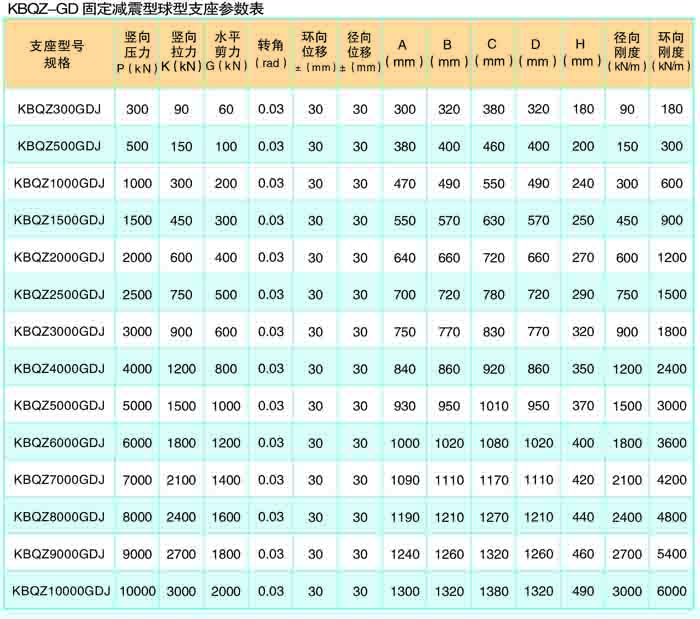

4.2減震抗拔球型支座

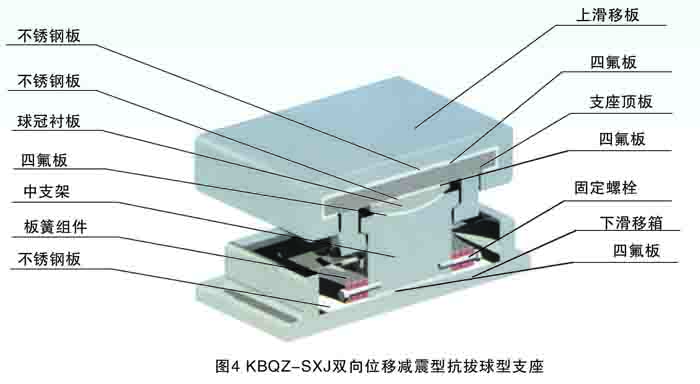

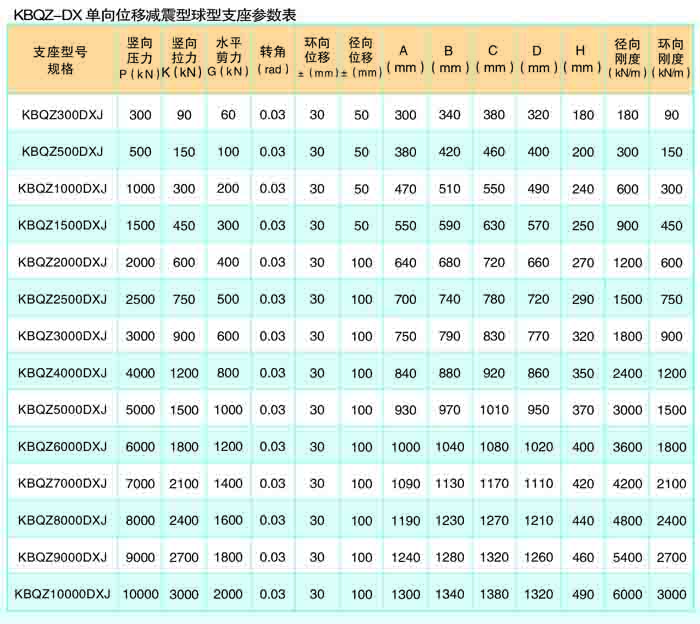

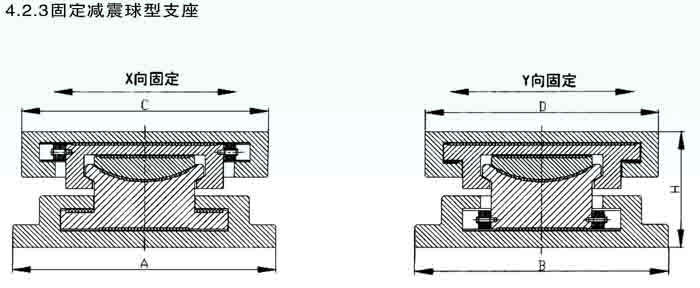

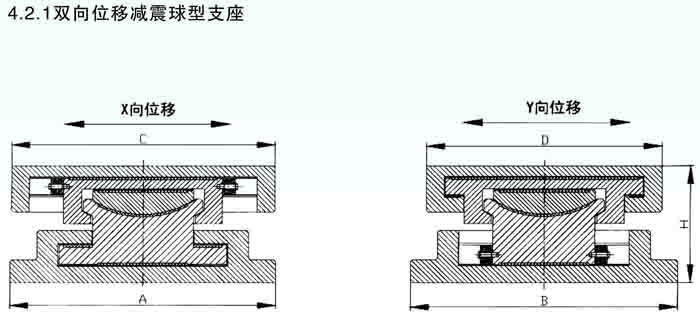

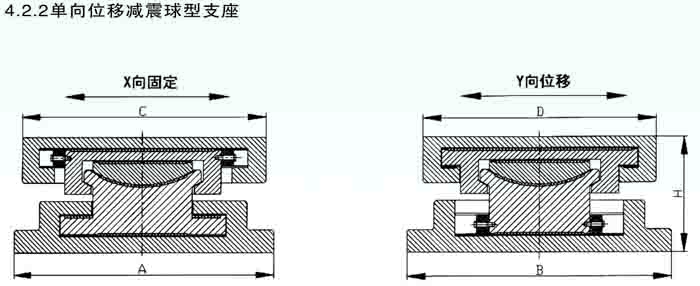

此類支座分為固定減震型、單向位移減震型和雙向位移減震型，支座結構如圖4。其主要由上滑移箱、下滑移箱、支座頂板、不銹鋼板、聚四氟乙烯滑板、球冠襯板、中支架、板簧組件和防塵板組成。支座中的相對滑移部件之間，采用目前世界上摩擦系數最低的聚四氟乙烯滑板和不銹鋼板相隔， 充分減小了摩擦阻力，使各部分之間的運動流暢，避免爬行現象的產生。本類支座通過球面聚四氟乙烯滑板上部構件沿著球面相對于下部構件的轉動實現轉角（常用值為0.02rad），在工作過程中支座沿著滑移箱滑道滑動實現水平位移。
豎向壓力的傳遞是通過上滑移箱，不銹鋼板，聚四氟乙烯滑板，支座頂板，不銹鋼板，平面聚四氟乙烯滑板，球冠襯板，球面聚四氟乙烯滑板，中支架，聚四氟乙烯滑板，不銹鋼板依次疊加傳至下滑移箱。
豎向拔力的傳遞是通過上滑移箱滑道與支座頂板之間的不銹鋼板和聚四氟乙烯滑板傳至支座頂板， 再由支座頂板和中支架的抗拔接觸面將作用于支座頂板上的上拔力傳至中支架，再由中支架與下滑移箱之間的抗拔四氟滑板和不銹鋼板將力傳至下滑移箱。
水平力的傳遞是通過支座頂板側壁與中支架側壁之間的接觸面將水平力傳至中支架，再由中支架側壁與滑移箱之間的板簧組件將力傳至滑移箱。當支座受到?jīng)_擊力時，沖擊力經過板簧組件傳至滑移箱，板簧組件在此力的傳遞過程中起到緩沖的作用，從而化解沖擊力，降低沖擊力對支座及主體的破壞力。同時，板簧組件間的摩擦也是對沖擊力的一種消耗，也會起到減震阻尼的作用。
