隔震橡膠支座

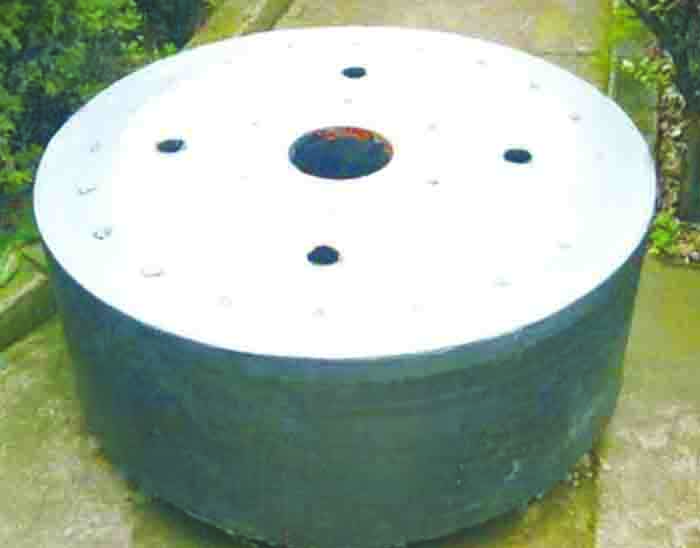

隔震橡膠支座由多層橡膠和多層鋼板或其它材料交替疊置結合而成，是一種豎向承載力極大、水平剛度較、水平側移容許值較大的裝置，它既能化解水平地震作用，叉能承受豎向地震作用，適用于房屋、橋梁、公、設備等的隔震。

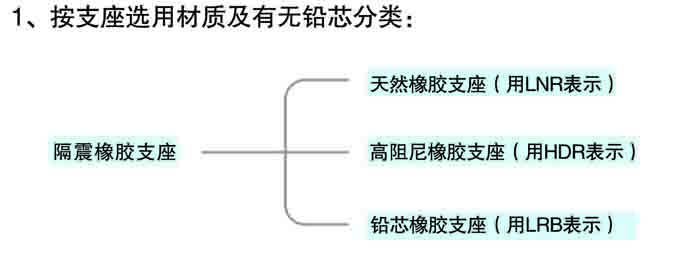

一、隔震橡膠支座的分類和表示方法

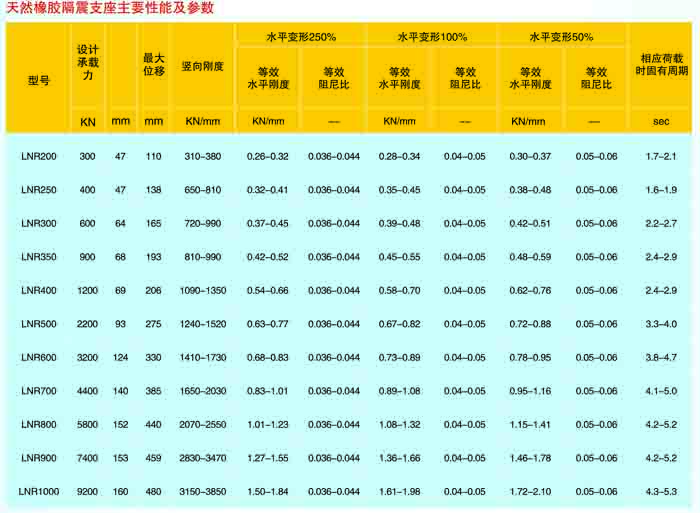

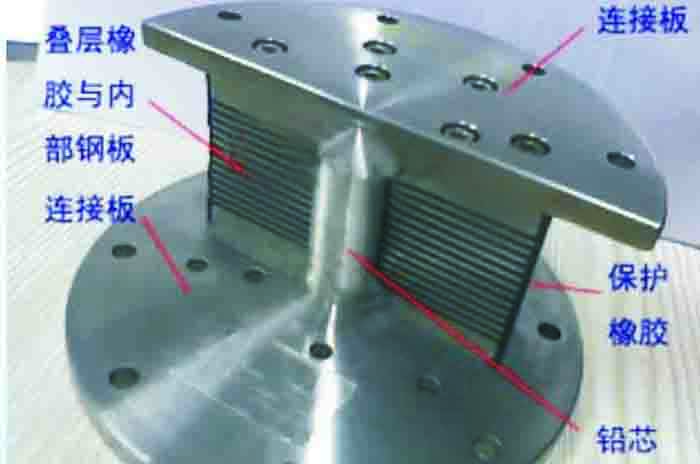

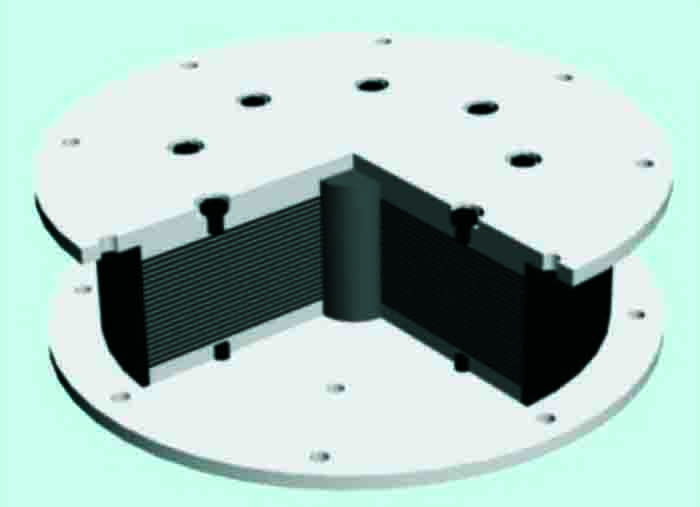

天然橡膠支座(LNR)是以天然橡膠為主要原材料制成的；高阻尼橡膠支座(HDR)是在橡膠母材中添加碳或其它元素，使疊層橡膠具有良好的阻尼性能；鉛芯橡膠支座(LRB)是含有錯芯的橡膠支座，以提高隔震支座的阻尼比，并增加隔震支座的早期剛度，以便控制風反應和微震。

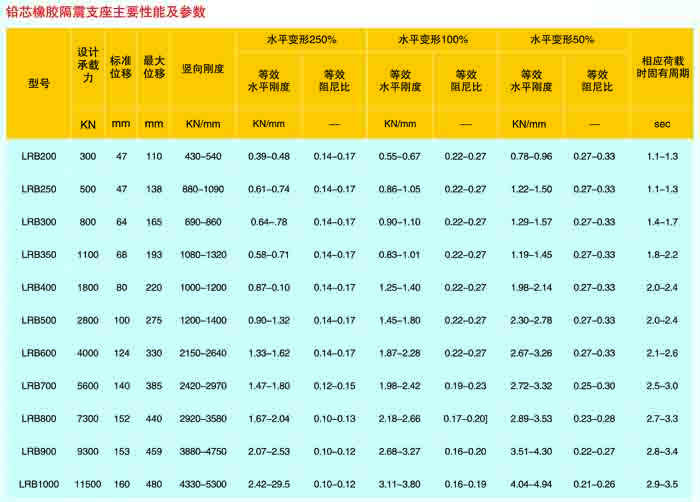

例：直徑為800mm的鉛芯橡膠支座表示為：LRBD-800;
邊長為800mm×600mm的矩形天然橡膠支座表示為：LNR 800×600：
邊長為800mm的方形高阻尼橡膠支廑表示為：HDRS800或HDR800×800
二、隔震橡膠支座的適用范圍
隔震橡膠支座的應用范圍非常廣泛，對于重要建筑和指揮、救援性建筑（如：博物館、醫院、消防指揮中心、核電站等）以及地震多發地區的基礎性建筑（如橋梁、體育館、大型工廠、居住群等），通過采用隔震技術，提高了結構的抗震能力，避免造成人員傷亡、財產損失、危險品泄露并及時組織救援等。
根據其它使用對象：隔震橡膠支座一般可分為橋梁用隔震橡膠支座和建筑用隔震橡膠支座。
四、隔震橡膠支座八大特點
1．具有足夠的豎向剛度和豎向承載力。
2．隔震效果明顯、穩定。具有足夠小的水平剛度，保證建筑物基本周期延長至2-3秒或3秒以上。
3．具有恰當?shù)淖枘岜龋苡行У匚盏卣鹉芰�，減少上部結構的地震反應。
4．具有穩定的彈性復位功能，能在多次地震中自動瞬時復位。
5．構造簡單，安裝檢測修復方便。
6．具有足夠的耐久性，產品正常使用壽命為60年。
7．充分的工程應用經驗并成功地經受了真實地震的考驗。
8．具有耐反復荷載、耐疲勞、耐老化等特性。
五。、采用隔震技術的效益
采用橡膠隔震支座的建筑設計、施工和傳統建筑差別很小，一般的設計和施工單位都很容易做到。從目前的工程實踐來看隔震建筑與傳統建筑相比具有很大的社會和經濟效益：
1、采用基礎隔震技術建造的房屋，可適當降低上部結構的設防水準（一般可降低一度到一度半），這樣就有可能使建筑布置更加靈活，并可減少一些結構的構造措施殛一些結構構件的尺寸或配筋（如墻體的厚度），從而使上部結構能節約部分土建造價。
2、對于中高烈度地區，采用基礎隔震技術建造的房屋，可以突破現行抗震規范中對房屋層數和高度的限制，在保證高寬比的前提下可以提高一到兩層，
這樣可以提高建筑物的容積率，節省建設用地，提高土地的剩用率，帶來廣泛的經濟效益和社會效益。
3、采用隔震技術的建筑物，與一般傳統抗震結構相比，上部結構的地震反應減少到1/4到1/8左右，其抗可靠度大大提高，建筑的設防目標一般可以提高一個設防等級。傳統建筑的設防目標一般是“小震不壞，中震可修，大震不倒”，而合理設
計的隔震建筑通常能做到“小震不壞，中震不壞或輕度破壞，大震不喪失使用功能”，其潛在的經濟效益和社會效益是十分可觀的。按施工經驗，隔震結構一般比非隔震結構造價降低7-1 5%。
4、隔震建筑由于有一層柔性隔震底層，能夠?qū)⒌卣鹉芰炕蚍答伝氐孛婊蛴筛粽饘游眨虼�，不但可以確保結構的整體安全，并且能夠減小甚至防止非結構構件的破壞，避免發生建筑物內部裝修、室內設備的破壞以及由此引起的次生災害，甚至可以保證建筑物在地震時正常使用功能，這對醫院、學校、幼兒園、消防中心、防災控制中心等生命線工程或其它如博物館、計算中心等重要建筑物更具有特殊的重要意義。
5、隔震建筑物提高了設防水準，保證了大震來臨時建筑物的安全使用及人民群眾的生命財產安全，對于大震來臨時的搶險、指揮殛穩定民心具有重大意義。
六、安裝流程與安裝示意圖
1、一般性安裝施工工藝流程：

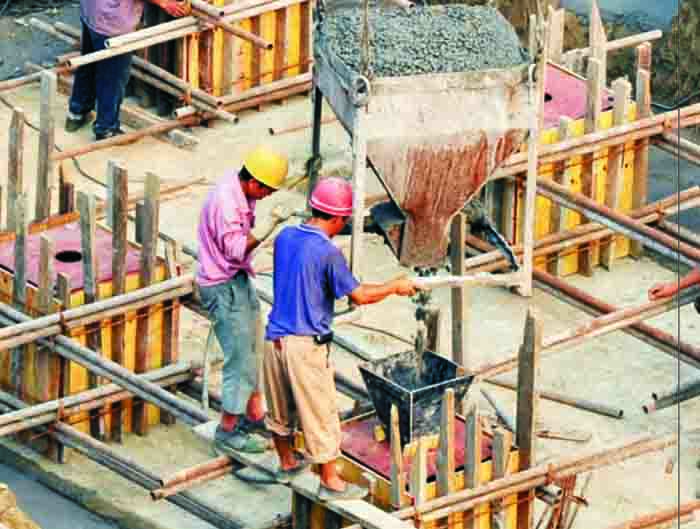

施工工藝流程為：預埋鋼板焊錨筋一定位、安裝并固定下預埋鋼板一支墩模板支立一隱預檢一澆注支墩混凝土一養護至80%強度一對號安裝橡膠支座殛上預埋鋼板并防護一專檢_綁扎上部結構鋼筋_支模一隱預檢一澆注部結構混凝土一拆除模板……（結構完成后）拆除臨時防護板-+涂刷防腐材料斗正式防護。

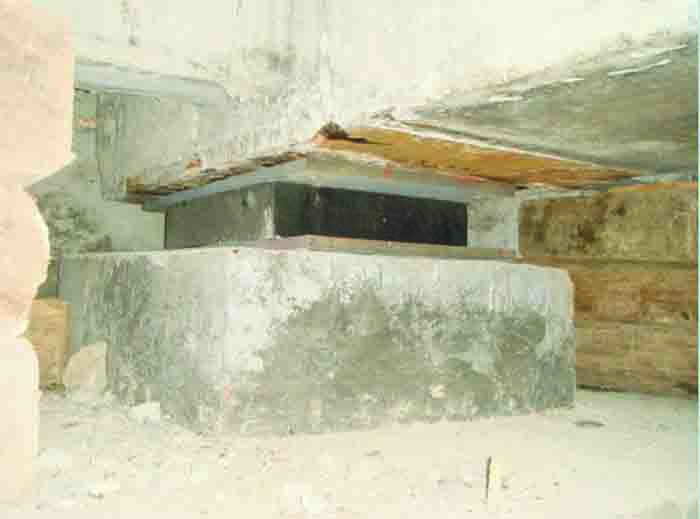

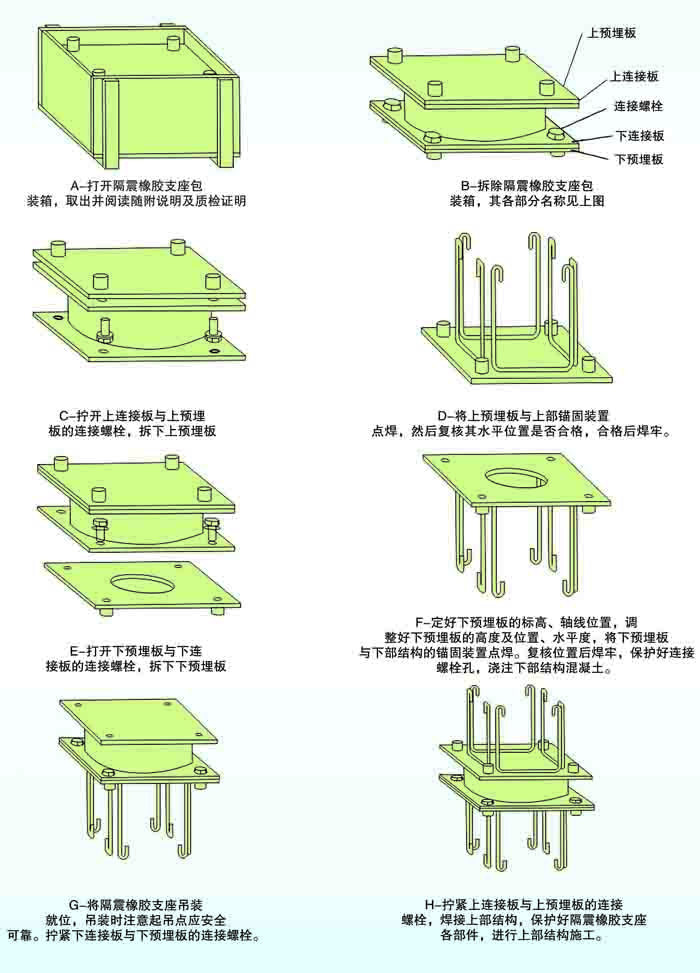

2、隔震橡膠支座組裝示意圖：
1、搬運和儲存的注意事項
(1)產品應儲存在干燥、通風、無腐蝕性氣體、無陽光（紫外線）照射并遠離熱源的場所，不得淋雨。
(2)配件應按型號分類、碼置整齊牢固，不得混放、散放。嚴禁寫酸堿、油類、有機溶劑等接觸。
(3)開封驗貨后，應恢復防護包裝。
(4)搬運過程中，應按廠家提供的吊點安裝吊具，嚴禁將鋼絲繩等穿于螺栓孔內。
(5)搬運吊運過程中，應保證橡膠支座上下面水平，嚴禁傾斜。
(6)搬運時應輕起輕放，不得猛起重摔。
2施工注意事項
(1)隔震橡膠支座應符合設計及標準要求，必須有出廠合格證和出廠檢測報告。
(2)隔震橡膠支座預埋下板安裝前一定要核對型號與安裝位置是否符合設計要求。
(3)隔震橡膠支座下預埋板固定要牢固，以保證其在承臺混凝土澆注過程中不發生位移，承臺混凝土澆
注完后，要復核預埋下板位置是否發生偏移。

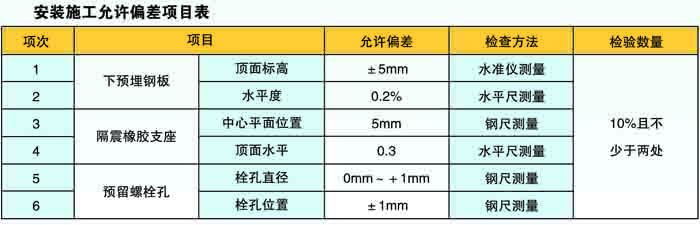

(4)隔震橡膠支座安裝中預埋下板的水平度是關鍵，安裝過程中要采用高精度水平尺(誤差為0 02mm/m)
控制其水平度在邊長的1/500范圍內， 固定點不少于3個且要牢固。
(5)預埋上、下板與隔震橡膠支座連接螺栓要擰緊，必須用力矩扳手檢查。
(6)模板拆除后，及時對外露鐵件進行防腐處理。
3成品保護注意事項
(1)支座安裝前應向工人講明隔震支座的構造殛對結構的重要性，不得損壞隔震支座殛配件。
(2)隔震支座安裝好后，應立即采取保護措施，防止意外損傷。
(3)如圖紙要求使用高強螺栓時，螺栓廈螺母的絲扣必須定做塑料（或橡膠）保護套（或塞），防止絲扣損傷。
(4)防腐材料涂刷時，應將可能污染的結構鋼筋用塑料薄膜包裹保護。
(5)連接螺栓安裝好后，應立即安裝防護帽，防止螺栓外露部分銹蝕。
