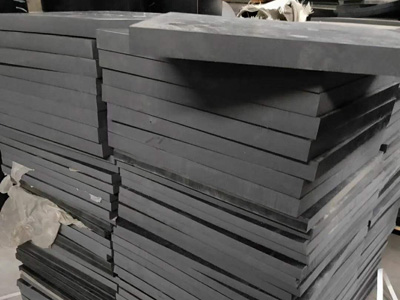

橡膠墊塊是由多層橡膠片硫化粘合而成一種普通橡膠支座產品,這種產品具有足夠的豎向剛度,能夠?qū)⒅ё喜繕?gòu)造的反力可靠的傳遞給墩臺,支座具有良好的彈性,以應對橋梁的梁端的轉動；又有較大的剪切變形能力，以滿足上部構造的水平位移。
橡膠墊塊的布置
橡膠墊塊的布置主要和橋梁的結構形式有關。通常在布置支座時需要考慮以下的基本原則：
（1）上部結構是空間結構時，橡膠墊塊應能同時適應橋梁順橋向（X方向）和橫橋向（Y方向）的變形；
（2）橡膠墊塊必須能可靠的傳遞垂直和水平反力；
（3）橡膠墊塊應使由于梁體變形所產生的縱向位移、橫向位移和縱、恒向轉角應盡可能不受約束；
（4）當橋梁位于平坡上，固定橡膠墊塊宜設在主要行車方向的前端橋臺上；
（5）橡膠墊塊宜設置在具有較大墊塊反力的地方；
（6）在同一橋墩上的幾個橡膠墊塊應具有相近的轉動剛度；
總之，橋梁橡膠墊塊的布置原則是既要便于傳遞支座反力，又要使橡膠墊塊能充分適應梁體的自由變形。
橡膠墊塊的安裝
（1）在墊塊安裝之前應對支座的安裝位置進行測量檢驗，支座安裝平面應和支座的滑動平面或滾動平面平行，其平行度的偏差不宜超過2‰。
（2）墊塊安裝前應對活動支座頂、底板的相對位置進行檢查。
（3）墊塊安裝后，滾動和滑動平面應水平，其與理論平面的斜度不大于2‰。支座上、下板中心應對中，其偏差不大于2‰。
（4）為保證墊塊安裝平整，一般應在支座底面與支座墊石頂面之間，搗筑20～50mm厚的干硬性無收縮砂漿墊層。
